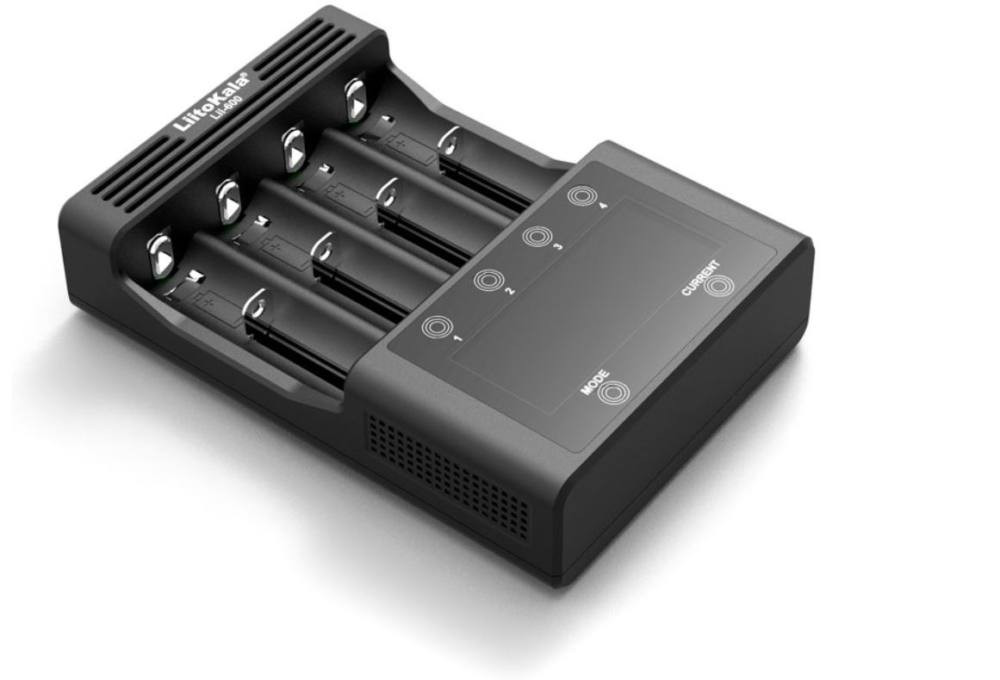

Chargeur de batterie LiitoKala Lii-600

Paramètres spécifiques
Tension d'entrée : DC 12V / 5A
Tension de sortie : DC 4.2V / DC 1.48V

Courant de sortie
Courant de charge de la batterie au lithium : (250mA / 500mA / 1000mA
/ 1500mA / 2000mA / 3000mA) * 4
Courant de charge de la batterie NiMH : (250mA / 500mA / 1000mA) * 4
Courant de décharge : 250mA / 500mA / 750mA


Spécifications de la batterie : 26650,21700,18650,18350, 20650,14500, AA, AAA, etc.


Méthode de terminaison : surveillance intelligente de la tension
Dimensions : 165 mm (longueur) * 115 mm (largeur) * 40 mm (hauteur).

Utilisation
1. MODE : (sélection du mode) y compris le mode de charge CHARGE, le mode de décharge de décharge, le mode de détection de capacité de TEST et le mode de réparation de RÉPARATION ;

2. COURANT : (sélection de courant à courte portée) y compris 250mA/500mA/1000mA/1500mA/2000mA/2500mA/3000mA ; touche longue le point « CHARGE », vous pouvez choisir le travail automatique ou manuel ;

3. Points de contact de canal 1/2/3/4 : (correspondant respectivement à 1/2/3/4 canaux); le toucher court peut sélectionner et afficher indépendamment les données de canal correspondantes, le toucher long tout point peut contrôler l’affichage de l’écran LCD (éclairement constant ou éteint);

4. Dans tous les cas, touchez et maintenez MODE et cliquez sur « bip » pour changer le mode CHARGE (charge), le mode DÉCHARGE (décharge), le mode TEST (détection de capacité) et le mode RÉPARATION (réparation), puis appuyez dans les 8 secondes. Appuyez sur le point de contact de la fonction correspondante pour modifier le mode

3.1 Dans n'importe quel état, touchez et maintenez le signal sonore de l'invite MODE « beep », vous pouvez entrer dans le mode TEST ;

3.2.1 Après être passé en mode TEST, dans les 8 secondes, vous pouvez toucher longtemps le point de contact (ACTUEL) pour sélectionner le mode MANUEL ou le mode AUTOMATIQUE. Après avoir sélectionné le mode manuel MANUEL, touchez brièvement le point de contact (ACTUEL) pour sélectionner la taille actuelle. Après 8 secondes, le courant que vous choisissez sera verrouillé pour la charge. Si aucun réglage n'est effectué dans les 8 secondes, le système verrouille automatiquement le courant de 1000mA pour la charge ; si AUTO est sélectionné, le système distribue automatiquement le courant en fonction de l'état de la batterie ;

3.2.2 Lorsque la batterie est complètement chargée, le système passe automatiquement à la décharge. Le courant de décharge est déterminé par le courant de charge. (Lorsque la charge est de 250 mA, la décharge est également de 250 mA ; lorsque la charge est de 500 mA ou de 1000 mA, la décharge est de 500 mA ; lorsque la charge est supérieure à 1000 mA, la décharge est de 750 mA), et enregistrer les données pendant la décharge, afin de détecter la capacité de la décharge de la batterie.

3.2.3 Lorsque la batterie est déchargée, le système passe automatiquement en charge. Le chargeur va recharger la batterie avec les paramètres de courant précédemment sélectionnés et enregistrer les données de charge pour détecter la capacité de charge de la batterie. A ce stade, le système affiche « END » et arrête la charge.

4) REPAIR (mode réparation)

4.1 En mode MANUEL (réglage manuel), ce mode est réparé avec un courant de 250 mA ;

4.2 Avec AUTO (réglage automatique), le processus de réparation de la batterie au lithium (Li-ion-3.7v) est basé sur sa plage de courant (250 mA/500 mA/1000 mA/1500 mA/2000 mA/2500 mA/3000 mA) et le système alloue automatiquement le courant pour la charge. Jusqu'à complet

4.3 Avec AUTO (réglage automatique), le processus de réparation de la batterie Ni-MH (Ni-MH-1,2V) consiste à charger automatiquement le système avec un courant de 250 mA, puis à le décharger et à le recharger avec le courant correspondant. Après plusieurs fois, il sera entièrement réparé.

Touchez le point de contact de la fonction correspondante en quelques secondes pour changer le mode, la taille du courant, la charge indépendante, mixte, la fonction de détection de capacité, 8 secondes après la sélection, il entrera dans l'état de fonctionnement, dans l'état de fonctionnement, vous pouvez toucher (1/2/3/4) Cliquez pour voir la situation du canal correspondant, y compris le type de batterie/mode de charge/capacité de charge (mAh)/temps de charge (h)/courant de charge (mA)/tension de batterie (V)/pourcentage de batterie/résistance interne de batterie (mΩ)/ Pour les paramètres tels que la température °C, «Fin» sera affiché à la fin, et ce processus de travail est terminé.

Quatrièmement, description du mode de fonctionnement :

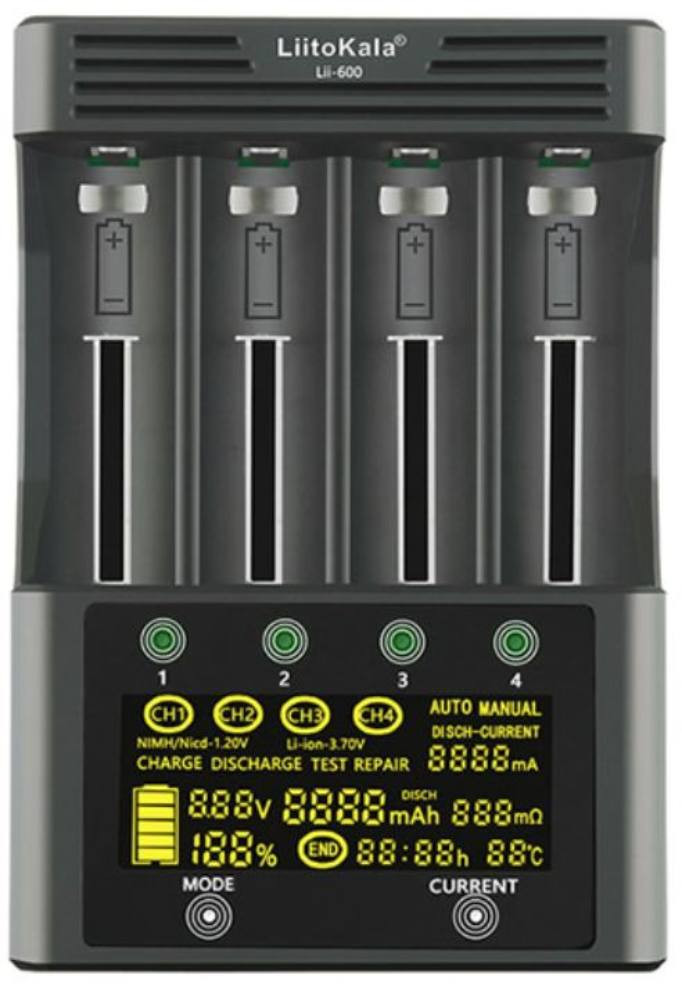

Lorsque le chargeur est connecté au bloc d'alimentation, l'écran LCD du chargeur est instantanément entièrement lumineux et entièrement affiché, et en même temps, les voyants des canaux 1/2/3/4 indiquent que le rouge et le vert sont prêts à entrer. Si la batterie n'est pas insérée, il affichera « Null » et l'indicateur ne sera pas allumé, si une batterie défectueuse est insérée ou la batterie est connectée en sens inverse, il affichera « Err », la batterie fonctionne normalement, le voyant rouge est toujours allumé, la batterie est pleine ou le voyant vert est toujours allumé avec un son rapide ;

1) CHARGE (mode recharge)

1.1 Lorsque le chargeur est installé et que la batterie est connectée au bloc d'alimentation, le système passe automatiquement en mode de charge (CHARGE), touche longue le point « CHARGE », le système passe en mode MANUEL de charge, le courant de charge par défaut du chargeur est de 1000mA (si le point CHARGE n'est pas touché longtemps, le système se chargera en mode AUTO, le système distribuera automatiquement le courant en fonction de l'état de la batterie chargée); dans les 8 secondes, vous pouvez sélectionner le courant par le point de contact court (CURRENT) pour la charge, et le système verrouillera le courant que vous avez sélectionné après 8 secondes de charge, si aucun réglage n'est effectué dans les 8 secondes charge automatique avec 1000mA de courant par défaut. Pour le moment, les fonctions courante et autres ne peuvent pas être modifiées. Si vous devez le modifier, vous devez toucher et maintenir MODE, puis resélectionner ;

1.2 En mode de charge CHARGE, une charge indépendante ou une sélection de courant différente, et une charge mixte de différentes batteries peuvent être arbitrairement changées en 8 secondes ; fonctionnement simple
Simple, touchez le point de contact correspondant de la batterie à 1/2/3/4 cellules en 8 secondes, puis touchez MODE pour changer le mode, touchez le point CURRENT pour changer les fonctions de courant, indépendante, de charge mixte et de détection de capacité. Après l'avoir sélectionné, il passe à l'état de fonctionnement. Notez que le courant de charge doit être sélectionné en fonction de la capacité de la batterie. Si une recharge rapide n'est pas nécessaire, il est recommandé de recharger avec 500 mA, ce qui est le plus approprié et le plus sûr ;

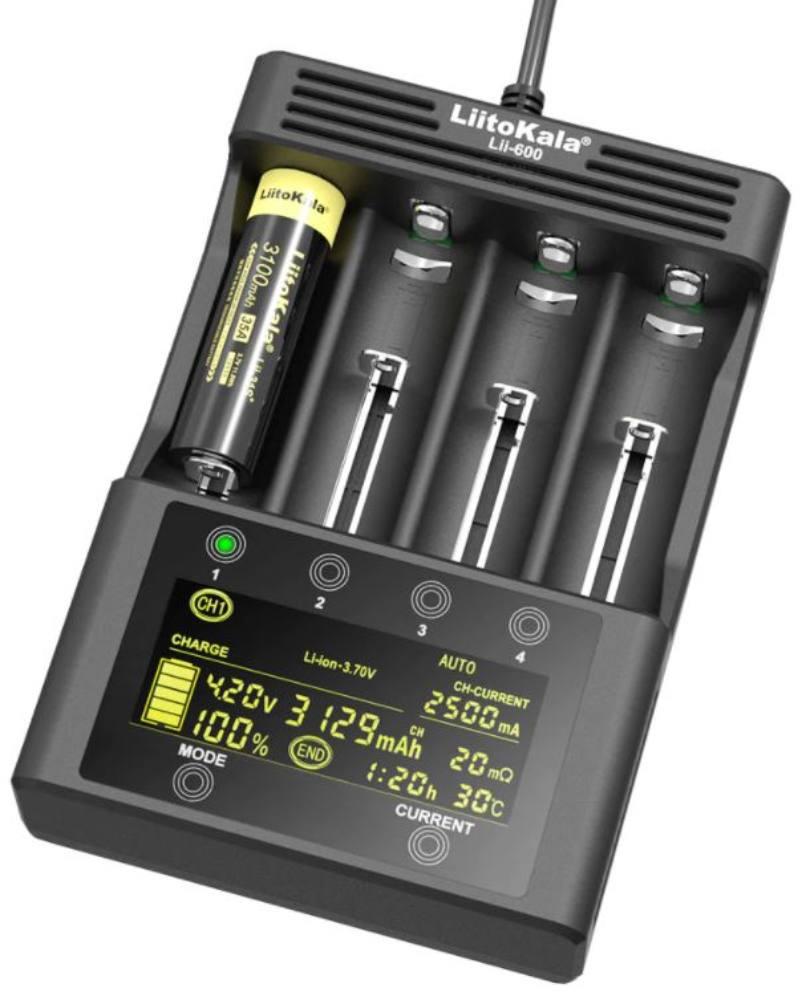

1.3 En mode de charge, vous pouvez basculer pour afficher l'état de chaque emplacement en touchant les points de contact 1/2/3/4 : y compris le type de batterie/mode de charge/capacité de charge (mAh)/temps de charge (h)/courant de charge (mA)/tension de batterie (V)/pourcentage de batterie/résistance interne de batterie (mΩ)/température et d'autres paramètres, une fois la batterie complètement chargée, elle affichera « Fin » (fin de charge);

1.4 Le courant de charge de la batterie Li-ion peut être de 250 mA/500 mA/1000 mA/1500 mA/2000 mA/2500 mA/3000 mA ;

1.5 Le courant de charge de la batterie Ni-MH peut être de 250 mA/500 mA/1000 mA.

1.6 Reportez-vous au tableau suivant pour le processus de charge :
Saisissez CHARGE Sélectionner AUTO ou MANUEL Sélectionner charge actuelle Chargement de la batterie FIN

2) DÉCHARGE (mode décharge)

2.1 Une fois le chargeur installé et la batterie connectée au bloc d'alimentation, touchez (MODE) pour sélectionner (mode de décharge) dans les 8 secondes, puis touchez (ACTUEL) pendant une longue période pour faire passer le système en mode de décharge manuelle, sélectionnez le courant requis ( 250mA/500mA/750mA), si vous ne sélectionnez pas le courant, le système définit automatiquement le courant de décharge par défaut à 500mA. Après avoir arrêté le toucher, le système verrouille votre sélection pour qu'elle fonctionne après 8 secondes. Si le système est déchargé en mode automatique, le système distribue automatiquement le courant en fonction de l'état de la batterie déchargée ; le système enregistre les données pendant la décharge pour détecter la capacité de décharge de la batterie.
2.2 En appuyant sur les points de contact 1/2/3/4,

2.3 Reportez-vous au tableau suivant pour le processus de décharge :
Entrez DECHARGE pour sélectionner le courant de décharge Fin de la batterie

3) TEST (mode de test de capacité)
TEST est de charger la batterie complètement, puis de la décharger et d'enregistrer la puissance de décharge et d'autres paramètres, puis de charger automatiquement la batterie complètement tout en enregistrant la puissance de charge et d'autres paramètres, et enfin de la charger complètement. Il possède à la fois la fonction de test de capacité de décharge et la fonction de test de capacité de charge.
